GUIDA SONDE PER OSCILLOSCOPI


    Le sonde per oscilloscopi della Pico Technology si possono utilizzare sia con i principali oscilloscopi presenti sul mercato sia con le diverse serie di modelli basati su Pc della Pico.

    Le sonde passive ad alta qualità riescono ad offrire misure con ottima precisione ad un costo contenuto e sono ideale per utilizzi generici. Le sonde differenziali attive vi consentiranno di effettuare delle misurazioni con tensione variabile usando un oscilloscopio standard. Le nuove sonde differenziali ad alta tensione offrono una gamma di larghezze di banda tra 70 e 100 MHz con intervalli di misura differenziale tra 700 V e 7 kV. Sono adatte alla misurazione su circuiti di alimentazione, motori e alimentatori switching, soprattutto in applicazioni in cui le tensioni non sono riferite a terra. Per ogni esigenza la gamma di sonde attive e passive della Pico Technology vi garantirà alte performance ad un prezzo veramente accessibile.

    Sono disponibili inoltre un nuovo kit di attenuatori BNC che consente di aumentare l'intervallo di ingresso dell'oscilloscopio o di ridurre il livello di uscita di una sorgente di segnale ad ampiezza fissa e un terminatore passante BNC. Ques’ultimo molto utile per connettere segnali da una sorgente a bassa impedenza ad uno strumento con un ingresso ad alta impedenza, ad esempio un oscilloscopio.



SONDE PASSIVE PER OSCILLOSCOPI


 Modello Larghezza di Banda  Attenuazione   Ingresso Resistenza Ingresso Capacità
Tensioni massime di lavoro

Immagine Sonda Passiva Oscilloscopio 60 MHz x1/x10MI007 60 MHz x1 / x10  x1: 1 MΩ
x10: 10 MΩ

x1: 46 pF plus scope
x10: ≈15 pF

  600 V DC incl AC pk
Immagine Sonda Passiva Oscilloscopio 150 MHz x1/x10TA132 150 MHZ x1 / x10  x1: 1 MΩ
x10: 10 MΩ		 15 pF  600 V DC incl AC pk
Immagine Sonda Passiva Oscilloscopio 150 MHz x1/x10TA131 250 MHz x1 / x10 x1: 1 MΩ
x10: 10 MΩ		 11 pF 600 V DC incl AC pk

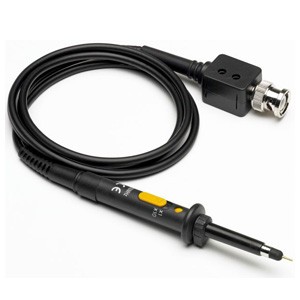

Immagine Sonda Passiva Oscilloscopio 250 MHz x1/x10MI103 250 MHz  x1 / x10  x1: 1 MΩ
x10: 10 MΩ

x1: 46 pF plus scope
x10: ≈11 pF		  600 V DC incl AC pk
Immagine Sonda Passiva Oscilloscopio 500 MHz x10TA049  500 MHz x10  10 MΩ  ≈11 pF
600 V DC incl AC pk

TA062



 1,5 GHz x10  500 Ω  2 pF
12 V DC incl AC pk




# calibrata per gli oscilloscopi della Serie PicoScope 5000



SONDE DIFFERENZIALI ATTIVE



 Modello  Larghezza di Banda  Attenuazione
Range di tensioni differenziali
 Range di tensione normale  Ingresso impedenza
Immagine Sonda Differenziale Attiva 700V, 25MHz, x10/x100TA041 25 MHz x10 / x100
±70 V / ±700 V
 		  ±1400 V  4 MΩ / 5.5 pF
Immagine Sonda Differenziale Attiva 1400V, 25MHz, x20/200TA057 25 MHz  x20 / x200
±140 V / ±1400 V
 		  ±1400 V  4 MΩ / 5.5 pF
Immagine Sonda Differenziale Attiva 70V, 50MHz, x1/10TA058  50 MHz  x10  ±70 V  ±700 V
1.6 MΩ / 7 pF

Immagine Sonda Differenziale Attiva 7000V, 70MHz, x100/x1000TA044 70 MHz  x100 / x1000  ±700 V / ±7000 V  ±7000 V
10 MΩ / 10 pF

Immagine Sonda Differenziale Attiva 700V, 25MHz, x10/x100TA043 100 MHz  x10 / x100
±70 V / ±700 V
 		  ±700 V  4 MΩ / 7pF
Immagine Sonda Differenziale Attiva 1400V, 100MHz, x100/x1000TA042  100 MHz  x100 / x1000  ±140 V / ±1400 V  ±1400 V
4 MΩ / 7 pF

Immagine Sonda Differenziale Attiva 60V, 200MHz, x1/10TA045  200 MHz  x10   ±60 V  ±20 V
500 kΩ / 7 pF




Gli oscilloscopi della Pico Technology vengono forniti singolarmente o in pratici Kit in una comoda valigetta con varie sonde calibrate per ogni specifico prodotto. I Kit PicoScope sono quindi una pratica soluzione che vi farà risparmiare con un solo ordine i vari costi aggiuntivi che si sommerebbero comprando singolarmente gli oscilloscopi e a parte le varie sonde.







NUOVE SONDE OSCILLOSCOPIO TETRIS DA 1 MOhm

Sonda Oscilloscopio 1 GHz Tetris 1000, 1MOhm TA112
Sonda Oscilloscopio 1.5 GHz Tetris 1500, 1MOhm TA113
