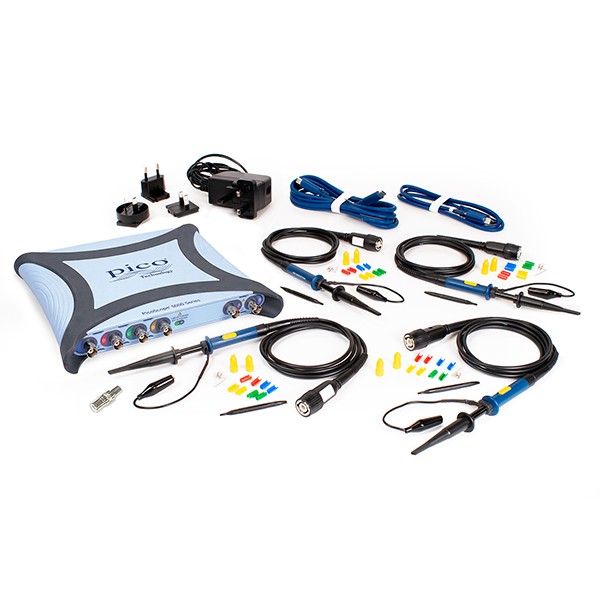

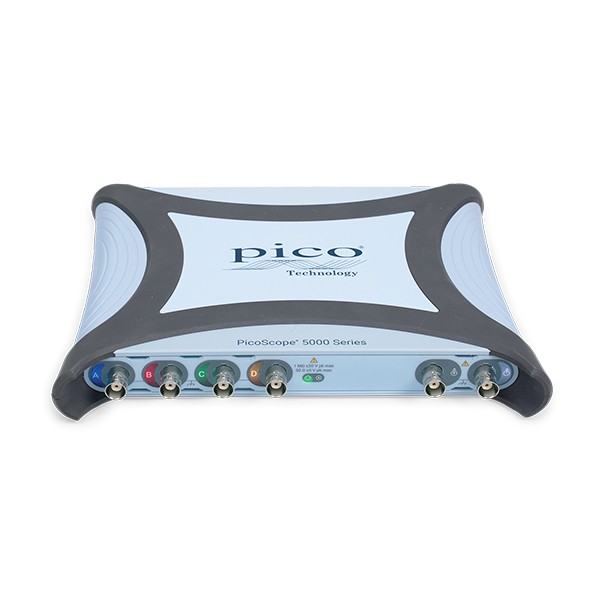

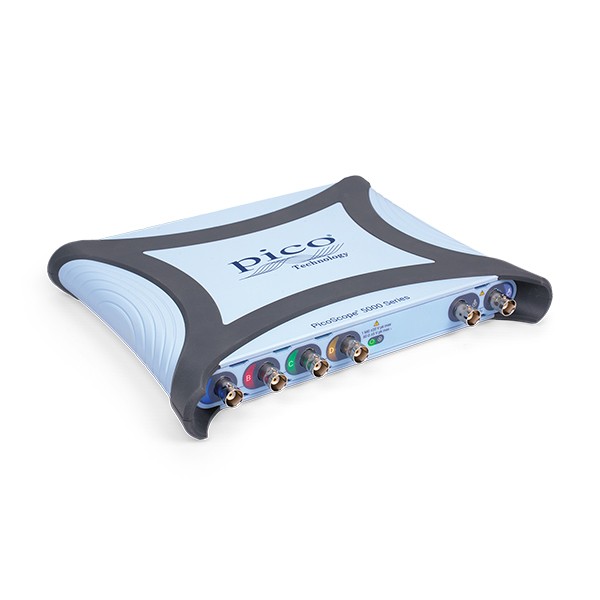

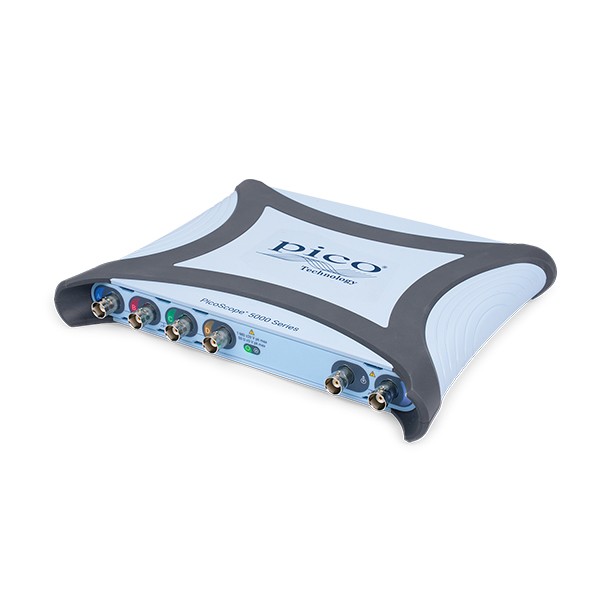

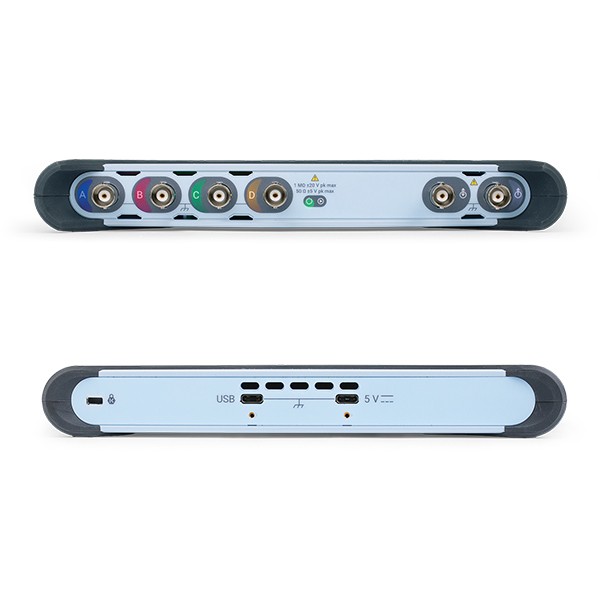

Serie PicoScope 5000E - I nostri oscilloscopi di precisione

La serie PicoScope 5000E è il primo oscilloscopio a quattro canali a offrire una risoluzione a 16 bit con un basso livello di rumore e un'elevata gamma dinamica per misurare segnali di basso livello che altri oscilloscopi non riescono a rilevare.

Risoluzione a 16 bit

Grazie alla risoluzione a 16 bit su ciascuno dei suoi 4 canali, la serie PicoScope 5000E offre un ADC ad alte prestazioni per acquisire segnali a bassa ampiezza, ondulazioni dell'alimentazione, distorsioni e altre sottili transizioni in millivolt. Ciò consente agli ingegneri di ottenere un'elevata precisione di misurazione per i sistemi analogici.

Bassa rumorosità

Con un livello di rumore di fondo di soli 22 µV RMS, la serie PicoScope 5000E garantisce che anche i segnali di ampiezza minima rimangano misurabili e nitidi. Abbinato alla risoluzione verticale a 16 bit, l'eccellente rapporto segnale/rumore lo rende uno strumento essenziale per l'analisi di segnali ad alta precisione.

Ampia gamma dinamica

Affidati ai dati che visualizzi grazie a un SFDR superiore a 73 dB, un'eccezionale reiezione del crosstalk e una planarità di banda superiore.
Questa ampia gamma dinamica consente di catturare segnali complessi con precisione.
Se abbinato alle potenti funzionalità del nostro software PicoScope 7, è in grado di individuare facilmente i segnali nascosti.


Scarica la Brochure per le specifiche complete!

Tabella comparativa Oscilloscopi PicoScope Serie 5000E

Glossario Termini Utilizzati

Ampiezza di banda.

Gamma delle frequenze in ingresso sulla quale l'ampiezza di segnale misurata non è più di 3 decibel sotto il valore reale.

API.

Application Programming Interface (interfaccia di programmazione di un'applicazione). Serie di chiamate di funzione che consentono ai programmatori di accedere al driver degli oscilloscopi PicoScope serie 5000 A/B.

Base dei tempi.

Timer che controlla la velocità di acquisizione dei dati dell'oscilloscopio. Con basi dei tempi lente, questo processo è visibile come traccia prodotta da PicoScope sulla vista dell'oscilloscopio da sinistra a destra; con basi dei tempi veloci, PicoScope produce l'intera traccia in una singola operazione. La base dei tempi si misura in unità di tempo (ad esempio secondi) per ripartizione. La vista oscilloscopio ha dieci ripartizioni, in modo tale che il tempo totale sull'intera larghezza della vista sia pari a dieci volte l'impostazione per ripartizione.

Dimensione buffer.

La dimensione della memoria buffer dell'oscilloscopio, misurata in campioni. In modalità blocco, l'oscilloscopio utilizza la memoria buffer per salvare temporaneamente i dati in modo tale da poterli campionare indipendentemente dalla velocità alla quale è in grado di trasferirli sul computer.

Driver.

Programma che controlla una parte di hardware. Il driver per gli oscilloscopi PicoScope serie 5000 A e B è fornito come DLL di Windows a 32 bit, ps5000a.dll. È utilizzato dal software PicoScope e da applicazioni progettate dall'utente per comandare gli oscilloscopi.

Frequenza di campionamento massima.

Cifra indicante il numero massimo di campioni che l'oscilloscopio può acquisire al secondo. Le velocità di campionamento massime sono in genere indicate in MS/s (megacampioni al secondo) o GS/s
(gigacampioni al secondo). Quanto più elevata è la frequenza di campionamento dell'oscilloscopio, tanto più accurata è la rappresentazione dei dettagli ad alta frequenza in un segnale veloce.

Generatore di segnali.

Circuito integrato che genera segnali idonei per comandare un dispositivo esterno sottoposto a prova. La sua uscita è sul connettore BNC contrassegnato "Gen" sull'oscilloscopio. Collegando il connettore a uno degli ingressi dei canali mediante cavetto BNC, è possibile inviare un segnale nel canale.

Gestione dispositivi.

Windows Device Manager è un programma di Windows che visualizza la configurazione hardware corrente del computer. Windows XP: fare clic con il tasto destro su "Risorse del computer", scegliere "Proprietà" e fare clic sulla scheda "Hardware" e quindi sul pulsante "Gestione periferiche". Windows Vista e Windows 7: dal menu Avvio fare clic con il tasto destro su "Computer" scegliere "Proprietà" e fare clic
su "Gestione dispositivi" nel pannello a sinistra. Windows 8: fare clic con il tasto destro nell'angolo in basso a sinistra dello schermo e selezionare "Gestione dispositivi" dal menu.

MS/s.

Megacampioni al secondo. Si utilizza per quantificare la velocità di campionamento di un oscilloscopio.

Oscilloscopio a risoluzione flessibile.

Strumento creato collegando un oscilloscopio PicoScope serie 5000 A e B a un computer che esegue il software PicoScope.

Range tensione.

Range di tensione in ingresso misurabile dall'oscilloscopio. Ad esempio, un range di tensione di ±20 V significa che l'oscilloscopio può misurare tensioni tra —20 V e +20 V. Le tensioni in ingresso che non rientrano in questo intervallo non saranno misurate correttamente, ma non danneggiano lo strumento, purché non superino i limiti di protezione indicati nelle specifiche.

Risoluzione verticale.

Valore, in bit, che indica la precisione con cui l'oscilloscopio converte le tensioni in ingresso in valori digitali. La funzione di PicoScope per il miglioramento della risoluzione può migliorare la risoluzione verticale effettiva.

Software PicoScope.

Prodotto software in dotazione con tutti i nostri oscilloscopi. Trasforma il PC in oscilloscopio, analizzatore di spettro e display di misurazione.

Trigger esterno.

Il connettore BNC contrassegnato "Ext" sugli oscilloscopi PicoScope serie 5000 A e B. Può essere usato come sorgente di innesco, ma non come ingresso di
forma d'onda.

USB 1.1.

USB (Universal Serial Bus) è una porta standard che permette di collegare apparecchiature esterne ai PC. Una tipica porta USB 1.1 supporta una velocità di trasferimento dei dati di 12 Mbps (megabit per secondo) ed è decisamente più veloce di una porta RS232.

USB 2.0.

Una porta USB 2.0 supporta velocità di trasferimento dei dati 40 volte più elevate rispetto a una porta USB 1.1. Lo standard USB 2.0 è compatibile con la versione precedente USB 1.1.

USB 3.0.

Porta che utilizza velocità di segnalazione fino a 5 gigabit per secondo ed è compatibile con le versioni precedenti USB 2.0 e USB 1.
